В мире машиностроения и точной механики существует целый класс деталей, которые редко оказываются в центре внимания, но от которых напрямую зависит работоспособность, надежность и долговечность сложных агрегатов. К таким компонентам относятся свертные цилиндрические втулки — простые на первый взгляд изделия, играющие критически важную роль в тысячах механизмов.

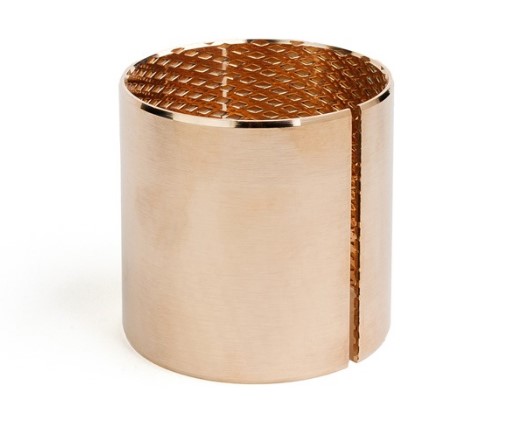

Что такое свертная цилиндрическая втулка?
По своей сути, это полый цилиндр, изготовленный из тонколистового металла (чаще всего углеродистой или легированной стали, латуни, бронзы, алюминиевых сплавов), края которого соединены (свернуты) в замок. Это ключевое отличие от цельнотянутых или литых втулок: свертная технология не требует сложной обработки из массивной заготовки, что делает производство быстрым и экономичным.
Основное предназначение таких втулок — создание износостойкой, точно калиброванной поверхности отверстия в более мягком или менее прочном материале корпусной детали. Они служат в качестве подшипников скольжения, направляющих для осей и валов, защитных гильз, дистанционных элементов и ремонтных комплектующих.
Технология изготовления и ключевые особенности
Процесс производства свертных втулок — это высший пилотаж штамповочного дела и состоит из нескольких этапов:
- Раскрой: Из рулонного или листового материала вырубается плоская заготовка точных размеров.
- Формовка: Заготовка изгибается на специальных валках или штампах, приобретая цилиндрическую форму.
- Соединение краев (свертка): Края будущей втулки соединяются одним из способов:
- Замковый шов (lock seam): Наиболее распространенный и прочный метод, где края загибаются и зацепляются друг за друга, образуя прочное и аккуратное соединение.
- Внахлест с пайкой/сваркой: Для особых условий, требующих повышенной герметичности или прочности.
- Калибровка и финишная обработка: Готовая втулка прокатывается через калибровочные валы для обеспечения идеальной геометрии (круглости, диаметра), затем подвергается термообработке (при необходимости) и чистовой обработке внутренней и внешней поверхностей (шлифовка, полировка, нанесение покрытий).
Преимущества, обеспечивающие популярность:
- Экономичность: Минимальный расход материала, высокая скорость производства и низкая себестоимость по сравнению с механической обработкой из прутка.
- Высокая точность: Современное оборудование позволяет изготавливать втулки с минимальными допусками по диаметру и круглости.
- Отличные механические свойства: Возможность использовать качественные стальные ленты, которые после формовки и термообработки обладают высокой твердостью и износостойкостью.
- Широкий спектр материалов: От стандартных сталей до коррозионно-стойких, цветных металлов и сплавов с антифрикционными свойствами.
- Универсальность размеров: Можно производить втулки с широким диапазоном диаметров (от нескольких миллиметров до сотен) и длин.
Области применения: где они трудятся
Сферы использования свертных втулок поистине безграничны:
- Автомобилестроение: Втулки в амортизационных стойках, рулевых механизмах, стартерах, генераторах, насосах, шарнирах и системах крепления. Они снижают трение, воспринимают нагрузки и продлевают жизнь узлов.
- Сельскохозяйственная и строительная техника: В гидравлических цилиндрах, шарнирах навесного оборудования, ходовой части — везде, где нужна стойкость к ударным нагрузкам и загрязнениям.
- Электродвигатели и генераторы: Часто служат подшипниковыми щитами или втулками в малых и средних двигателях.
- Бытовая техника и инструмент: В стиральных машинах, дрелях, перфораторах, кухонных комбайнах — обеспечивают плавную работу вращающихся элементов.
- Ремонт и восстановление: Один из самых востребованных способов применения. При износе посадочного отверстия в корпусе (например, в блоке двигателя или корпусе редуктора) старая втулка выпрессовывается, а на ее место запрессовывается новая ремонтная (часто с ремонтным размером). Это спасает дорогостоящие детали от утилизации.
Тенденции и будущее развитие
Индустрия не стоит на месте. Основные векторы развития свертных втулок связаны с:
- Новыми материалами: Применение биметаллических лент (сталь + бронзовый или баббитовый слой), композитов, материалов с сухими смазочными покрытиями.
- Миниатюризацией и прецизионностью: Растущий спрос на микро-втулки для робототехники, медицинской техники и микроэлектромеханических систем (MEMS) с субмикронными допусками.
- Интеграцией функций: Производство втулок с заранее нанесенными канавками для смазки, фланцами, посадочными буртиками, что упрощает сборку и улучшает характеристики узла.
- Цифровизацией производства: Внедрение систем автоматического контроля (АСК) на каждом этапе, что гарантирует 100% выход качественной продукции.
Свертные цилиндрические втулки — это блестящий пример того, как элегантное инженерное решение, основанное на эффективности и простоте, становится краеугольным камнем промышленности. Их производство — это симбиоз металлообработки, точного машиностроения и материаловедения. От надежной работы этих небольших компонентов зачастую зависит, будет ли плавно вращаться вал, выдержит ли узел многолетнюю нагрузку и можно ли будет быстро и недорого отремонтировать сложный агрегат. Оставаясь «невидимыми» для конечного пользователя, свертные втулки продолжают свое тихое, но совершенно необходимое служение прогрессу, обеспечивая движение и долговечность машин вокруг нас.
